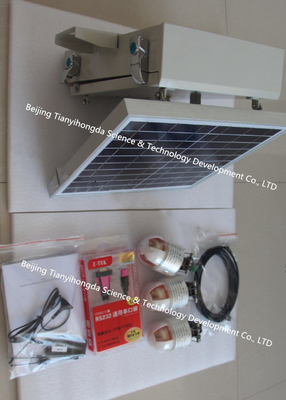

110KV架空送電線のための3段階の電圧表示器の位置/検出システム

TYHD-AI/110 OverheadLineの伝染性の欠陥の表示器は110kV架空送電線に、ですライン漏電を示す装置加えられます。このシステムは2部で構成されます、1つは単位を集めて、他はコレクションunit.gatheringの単位のモニター ライン連続した状態のリアルタイムです。欠陥が起こったときに、集まる単位はすぐに段階段階の短絡区域を見つけることができます断層線および欠陥ポイントはすぐに判断することができ、accurately.inはまたコレクション単位に合間、赤い警報旗の回転および現われるために懐中電燈および欠陥信号送信されます。単位を集めることからの信号を受け取った後、コレクション単位は無線コミュニケーション（GPRS/CDMA等）によってマスターのモニタリングステーションに送ります受け取られたデータを

主局の監視ソフトウェアは受け取られたデータおよびネットワーク・トポロジを分析します、そして故障箇所発見を確認し、聞こえ、視覚アラーム シグナルの、一方ようである、主局はオペレータの携帯電話に分析された欠陥情報を送り、それらが欠陥ポイントをすぐに見つけるのを助けますパワー持続期間を減らし、電源の信頼性を改善します。

主義の指示:

1.Application主義:

線電流および電場信号を就任させるために構造およびコイルを握る欠陥の表示器の収集の単位の使用は単一チップ直通の低い電力の消費をこれらの信号そして終えましたり回線負荷現在のcalculation&short回路の検出そして内部装備されていた無線モジュールを通して実現しましたり低い電力の消費との短い間隔の無線コミュニケーションを、そしてコレクション単位に送ります信号を集まり、取扱われ。

単位を集めることは検出します場合線電流が赤旗の平均で無線モジュールを通してコレクション単位に短絡の特徴、それに対応するすぐに近くに送信する欠陥情報を、一方、警報現われるあり、懐中電燈が遠隔無線コミュニケーションによって主局の監視のプラットホームに、コレクション単位あらゆる種類の信号のそれからリアルタイムを送信するそれらを受け取ることを、主局はデータ解析および欠陥の判断を完了します。

装置塗布の主義は次の図表としてあります:

2.Fault検出の主義:

TYHD-AI/110架空送電線遠隔伝達欠陥の表示器は単位およびコレクション単位を集めることで構成されます。集まって単位は短絡およびローカル警報の判断を完了します;コレクション単位は欠陥の信号およびデータ伝送を完了します。

2.1）短絡の検出の主義:

短絡の検出は負荷現在の自己適応の理性的な突然の変更方法を採用します。

短絡の特徴に従って、それは電磁石の誘導方法によってラインの突然の変えられた流れを検出すると欠陥が判断し、突然の変えられた現在の持続期間、一種の自動的に負荷現在の変更に合わせるそして短絡の流れの部品と関連していてただです故障検出装置。短絡の検出の主義は線電流が変わることです。

機能:

1.gathering単位の紹介

1）欠陥の徴候:

1.1）短絡および地絡の徴候:短絡か地絡が起こったときに、断層線区域のcorrespoding段階の集まる単位は欠陥を検出し、アラーム表示を送り出します。

1.2）欠陥警報は遠隔に送信されます:欠陥警報情報は無線コミュニケーションの手段でoutputted。

2）理性的な調整:

2.1）永久的な欠陥:非常に短い時間の力の回復の後の自動的に調整
2.2）一時的な欠陥:自動的に調整は配達の前の4,8,12,24時間として、調整の時間形成することができます。

3）負荷波のために反misalarm:線電流のための非欠陥の波の状態では、集まる単位はmis警報欠陥。
4）自動的に突進の流れ切換えで避けて下さい:ラインがスイッチ（電源か、または） recloseingである時、集まる単位はこのラインを現在の突進およびないmis警報を脱出できます取付けました。
5）recloserの最低の認識の時間:

5.1）集まる単位は0.2秒のrecloserの持続期間の一時的な欠陥を確認、正確に驚かすことができます。

5.2）非欠陥の枝に取付けられている集まる単位はrecloser間隔の停電の0.2秒を経験した後mis警報時感覚のrecloserの突進の流れ。

6）live取付け、アンインストールします

2. コレクション単位の紹介

1）無線受け入れデータ

2）遠隔に無線公共ネットワークの発送

3）サポート複数の力の供給

4）装備されている適用範囲が広い予備の電源

5）コミュニケーションはchooseableです
6）遠隔改善
7）容易な維持
8）でき事の記録
9）Hearbeatは形成されるneできます
10）時計の同時性およびタイミング

それのためのタイプ テスト レポート、ありま続きますようにテスト項目が:
