特徴

欠陥の裁判官:行為の価値をテストしないで短絡の欠陥の、識別

調整の方法:欠陥が取り除かれればの、力のリターンに調整自体つまずき（数分）後タイミング調整、手動リセット、理性的な自動調整

取扱手数料:ラインが充満条件にある間、取付け、取除くこと

錆および腐食防止:構造の部品は防蝕材料から成っています

サージの抑制:最後の侵入の流れの間違った現象を除去するため

inverseの特徴:サブステーションとの最高の保護のオペレーティング特性、行為の正確さを改善するため

徴候:点滅し、フリップを誘発します

低下:1メートルの高さ落下からの具体的な床へのプロダクトは、損傷を解放しません

技術仕様:

環境の温度:-35℃~70℃

湿気:5~95%RH

高度:<2000m

電圧等級:7~69kV

頻度:50のHz

動力源:力を3.6Vのラインそして作り付けのリチウム電池を通して取ります、保存性10年以上

徴候:3高輝度の赤LEDsの360程度の可視性

総指摘の時間:>2000時間

ケーブルの直径の範囲:5~40mm

       長い時間の抵抗の流れ:630A

       短い時間の抵抗の流れ:31.5kA/2s

調整の時間:Settable 1~48時間のの± 1%

重量:≤500g

サイズ:Ф75 （MAX） ×115mm

衝撃および振動

力の頻度磁界テスト

連続的な場合正弦の波形、100A/それは表示器に適用されるmの磁気干渉正しく働くべきです。

b) グリップ テスト

表示器のばねへの方向垂直の下方への圧力はより全面的な表示器の重量より少し8倍のではないです。欠陥の表示器がACSRを取付けた後、アルミニウム ワイヤーの方向に沿う横断張力は50Nよりより少しではないです。、表示器がラインから落ちないで風に抗できるように。

取付け

a) 十分にコラム（ieの内部に引き込むシートを許可するために熱い棒に取付けられているブラケットの一致によってねじ取り外しシートのナット:取付けた場合）ために表示器を妨げないために十分なスペースを去る側面をきつく締めることを試みて下さい。

bは）ブラケットに表示器入る表示器のばねによって引っ掛かるために、ばね装置を作り、ばね装置をしっかりと回し、そしてレトラクターが付いているばねを引っ掛け、そして表示器のばね後に引っ張られた位置のレトラクターが引っ掛かることができるまで彼によってが装置はねるtを引っ張り。そしてレトラクターを引っ掛けるのに表示器のばねの同じ端の反対側に同じ方法を使用して下さい。

c) そして架空送電線の圧力の下で押上られる架空送電線を一直線に並べて表示器のばねはレトラクターのばねおよびstucked架空送電線からしっかりと離婚します。

取り外し

aは熱い棒に）ブラケットを取付け、開いたホックを外側に可能にしねじシートを許可する取り外しシートのナットはコラムから傾きました。4-5バックル（ワイヤー長さ）を去る取り外しシートの両側でねじになされるそれは最もよいです。

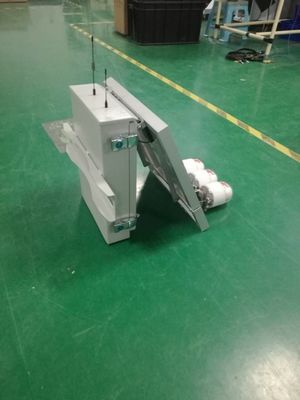

データ送信端末装置

1.装置記述

リモート ターミナルのuintはデータ収集であり、のための装置を遠隔2の実用的な配分の末端装置としてコミュニケーションは進める置くことができる電力配分ネットワークの負荷監視、故障検出および位置方式のまた遠隔欠陥の位置方式の従来の配分の末端装置として置くことができる末端変数構成によって配分のオートメーション システムで（遠隔シグナリング、遠隔測定工学）作用します。

リモート ターミナルのuintは処理し、無線電信で送られる頭上式の表示器からの情報を分析し、次にGSMの不足分メッセージかGPRSコミュニケーションによって主要な配電網の場所へ回線負荷の流れおよび欠陥情報を送ることです。

2.働き主義

リモート ターミナルのuintは分析および編集のための無線電信で回路に取付けられている頭上式の表示器から回路の欠陥情報および回線負荷操作情報を受け取ること、次に主要な配電網の場所にGPRS/GSMコミュニケーションによって配電網のオンライン監視、故障検出および位置機能を実現するために情報を、送ります。

3.主な特長

3.1 GSMまたはGPRSの促進

GSM （短いメッセージ）およびGPRS （データ）は相互に主要な配電網の場所にサブステーションの状態、回線負荷の流れ、表示器の状態および欠陥情報を送るのに使用されている配電網の欠陥情報の信頼できる送信を保障する待機モードです。

3.2遠隔改善

装置プログラムはマスターのリモート保守の場所を通して便利に改善することができます。

3.3仕事モード設定

ターミナルは2遠隔か1遠隔働くモードにリモート ターミナルのuintの本質的な変数の配置によってある場合もあります。

2遠隔働くモード:ターミナルはリアルタイムにオンラインであり、回線負荷流れおよび回路の状態はアップロードすることができます。

1遠隔働くモード:ターミナルは規則的にオンラインです;回路が破壊するとき、ターミナルはGPRSモジュールの電源を開け、主要な配電網の場所に欠陥情報を送ります。

4.機能

1. 無線電信の受け入れ:欠陥ポイント情報および表示器によって送られる負荷現在の情報は短距離無線ネットワーク モードによって受け取られます。

2. GSMまたはGPRSの促進:GSM （短いメッセージ）およびGPRS （データ）は相互に主要な配電網の場所にサブステーションの状態、回線負荷の流れ、表示器の状態および欠陥情報を送るのに使用されている配電網の欠陥情報の信頼できる送信を保障する待機モードです。

3. 太陽エネルギーの供給:太陽エネルギーの供給モードは応用であり、手入れ不要8AH鉛酸電池か12AHリチウム鉄の隣酸塩電池は-35℃~75 ℃および-20℃~75℃の両方の電池の働く温度較差を、別に与えられます。

4. 任意通信プロトコル:IEC870-5-101議定書か104は第三者装置が付いている関係に欠陥をアップロードし、情報を移すために選ぶことができます。

5. 遠隔改善:装置プログラムはマスターのリモート保守の場所を通して便利に改善することができます。

6. 便利な維持:変数設定および設備保全は無線設定ターミナルで便利に行うことができます。

7. でき事の録音:装置はシステム障害分析に豊富なデータ サポートを提供するSOEのでき事の500部分最高を記録できます。

5. 技術的な変数
