スマートなコラム ポーランド人によって取付けられるスイッチ、外側のためのSF6アイソレーターの負荷壊れ目スイッチ
商品の詳細:
お支払配送条件:
|
詳細製品概要
| 包囲された: | 棒に取付けられている | アラーム: | 高圧救助警報 |
|---|---|---|---|
| 操作: | 容易、convinient | 正当な流れ: | 630A |
| ハイライト: | 遮断器スイッチ,回路安全装置スイッチ |
||

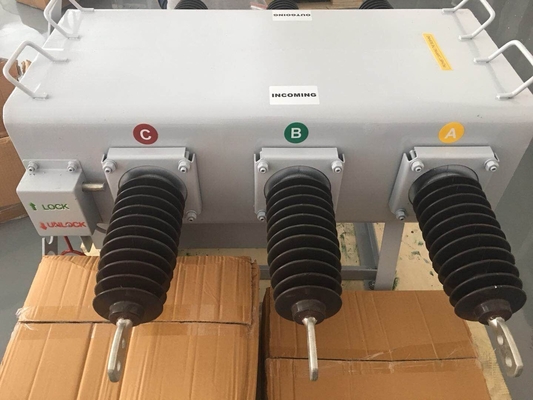

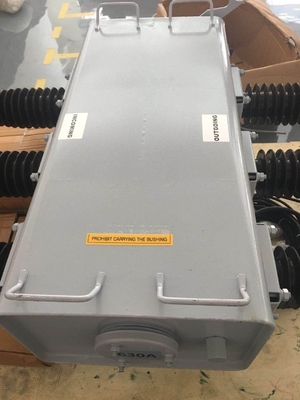

棒に取付けられているスマートな屋外のコラムSF6の分離の負荷壊れ目スイッチ
1. 正常なサービス状態
1.1周囲温度
1.2周囲の空気の温度:上部limit+50℃のより低い限界40℃。
1.3相対湿度:110%
1.4 3000m上の高度ない。
1.5 700pa （風速34m/s）を超過しない風圧力。
1.6地震の強度:8度。
1.7設置場所:火無し、爆発無し。化学腐食および頻繁で激しい振動無し。
1.8汚染のクラス:クラスIIIのクラスIV。
スイッチは証明された耐久の、防蝕材料から成っています。（軍艦のための304Lステンレス鋼の版）、長い耐用年数（30years）を保障し、棒の上装置の理想の特徴の一連の操作を、遂行できます。
2. 標準
2.1各スイッチは工場、密封された処置を去る前のsf6ガスでIEC60265-1 （1988年の） GB 3804-1990の標準に従って、テスト遂行されました満ちていました。
2.3ボディを転換して下さい
2.4 SF6ガスの絶縁材スイッチは三相連結スイッチ装置です、配分組織および頭上式の電力線のケーブルの区分された適用のために設計されています。それはコントロール センターで手動でまたは遠隔に作動させることができます。
2.5包装のスイッチ ハウジング、ゴム リングのシールおよび貝のための溶接のシールは溶接されたスチール・ケースで、すべての部品組み立てられます
スイッチの正常な業績に影響を与えないで内部圧力に抗するように2.6スイッチ貝は設計されています。
2.7内部ガス圧力に抗するために3mm （SUS304L）上の冷間圧延されたステンレス鋼またはよりよい材料から成っている貝。そして貝の使用屋外の樹脂の防食剤の処置
S/N | 名前 | | データ | ||||
| 製品タイプ | Tyhd lbs12 | Tyhd lbs24 | Tyhd lbs40.5 | ||||
| 評価される電圧 | kV | 12 | 24 | 40.5 | ||
| 6/10/11 | 15/17.5/20 | 33/36/38 | |||||
| 2 | 評価される頻度 | Hz | 50/60 | 50/60 | 50/60 | ||
| 3 | 評価される絶縁材のレベル | 電光衝動抵抗電圧 | 段階への段階、地球への段階 | kV | 75 | 125 | 185 |
| （盛り土SF6のガス0.07Mpa/20℃） | ひび | 85 | 145 | 215 | |||
力頻度抵抗電圧 | 段階への段階、地球への段階 | kV | 42 | 64 | 95 | ||
| ひび | 50 | 79 | 110 | ||||
| ゼロ ゲージの下の絶縁材のレベル | 力頻度抵抗電圧 1min | kV | 30 | |||
| 逆にされた抵抗電圧1min | 30 | ||||||
| 最高段階の電圧5min | 9 | ||||||
| 5 | 評価される通貨 | A | 630(400) | 630(400) | 630(400) | ||
| 6 | 評価される破損の負荷流れ（0.07Mpa /20の℃） | A | 630(400) | 630(400) | 630(400) | ||
| 7 | ゼロ ゲージ圧の下で流れを壊すこと | A | 630(400) | 630(400) | 630(400) | ||
| 8 | ピーク抵抗の流れ | ka | 50 | 31.5 | 31.5 | ||
| 9 | 評価される短時間の最後の流れ | ka | 50 | 31.5 | 31.5 | ||
| 11 | 評価される短時間の抵抗の流れ | KA/s | 20/4年 | 20/4年 | 20/4年 | ||
| 12 | 満たす評価されるケーブル流れを壊します | A | 25 | 25 | 25 | ||
| 13 | 流れを壊す評価されるライン充満 | A | 16 | 16 | 16 | ||
| 14 | 流れを壊す評価されるクローズド・ループ | A | 630(400) | 630(400) | 630(400) | ||
| 15 | 刺激流れ | A | 21 | 21 | 21 | ||
| 16 | 評価される現在の破損の時 | 時 | ≥400 | ≥400 | ≥400 | ||
| 17 | 評価される仕事圧力 | MPa | 0.07 | 0.07 | 0.25 | ||
| 18 | メイン ループの抵抗 | μΩ | ≤150 | ≤150 | ≤150 | ||
| 19 | 相対的なガスの漏出率 | 年 | ≤1% | ≤1% | ≤1% | ||
| | 工場引渡しの価値 | PPM | ≤150 | ≤150 | ≤150 | |
| 作動の価値を転換して下さい | PPM | ≤300 | ≤300 | ≤300 | |||
| 21 | 機械安定性操作 | 時 | 6000 | 6000 | 6000 | ||
