短絡の検出の主義: | 自己適応の理性的な突然の変更 | 短絡のhappenlineの現在の変更の規則: | 電源遮断にラインで、流れおよび電圧は0に減ります |
---|---|---|---|
単位の指示を集めること: | 流れは電気CTによって、正確さです±1%/±3A測定されます | 集まっている単位の指示: | リモート保守および更新 |
ハイライト: | 遠隔現在の表示器,地上の漏電の変圧器 |

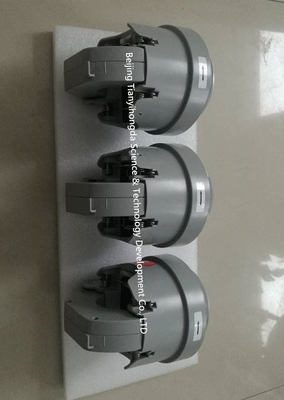

6-35KV電力配分の架空送電線の一時的なレコーダーの伝染性の欠陥の道の表示器
TYAI-3架空送電線の一時的なレコーダーの伝染性の欠陥の道の表示器は6-35KV電力配分の架空送電線のために使用されましたり、負荷流れ、段階の電場の強さ、漏電等及び主力供給および予備発電の供給のようなモニターの状態信号のようなラインの連続した信号を監視できます。そしてまた、それは主局にこれらのデータおよび信号を送信し、その間ラインからの欠陥の波を記録できます。
欠陥のレコーダー データはComtrade 1999の標準ファイルのフォーマットの形態の主局に送られます。データ伝送はSGCCの電力配分のオートメーションDLT_ 634.5101(104)に合致しますライン連続した変数を監視し、あらゆる種類の短絡、地絡を監視し、主局に監視された情報および検出された欠陥データを送るのに- 2002の規則およびインプリメンテーションの詳細、架空送電線の一時的なレコーダーの伝染性の欠陥の道の表示器は使用することができます。それはライン欠陥、回線負荷、最大限に活用する電力配分のネットワーク構造に完全な、信頼できるデータ サポートを提供する電力線包括的な分析の技術によって基づく大きいデータによる力の質を含むライン状態を分析できます。
主義の指示:
1)電力配分ネットワークが中立間接的に基づかせていたシステムまたはPetersenコイルによって基づかせているシステムであるものは何でも、欠陥の瞬間に5-20ミリ秒を持続させる一時的なプロセスが起こりますあります。一時的なプロセスの過程において、ゼロ順序現在のi0はより高い広さの高周波一時的な信号を発生させます。
2)電力配分の架空送電線のスマートな監視の球はこの高周波過渡電流信号を捕獲でき、地絡単一段階に局部的に検出するためにゼロ順序の電場信号に協力します。
3)同様に短絡の位置と、主局は単一段階に地球の欠陥の遠隔欠陥信号によってニュートラル間接的に基づかせていたシステム欠陥を見つけます
4)ニュートラルの間接的に基づかせていた故障箇所発見の方法2:位置を検出するネットワーク。
5)断層線のためのトランジェント ゼロ順序の現在の波形は非欠陥ラインのそれに類似していません
6)断層線の漏電道のトランジェント ゼロ順序の現在の波形は類似しています
7)漏電道のトランジェント ゼロ順序の現在の波形および断層線の非欠陥の現在の道は類似していません。
機能および特徴:
1.Gathering単位の指示:
1)革新的で小さい現在の自己充満技術、5A線電流はライン操作の全機能塔載及び実時間を支えることができます。
2)流れは電気CTによって、正確さです±1%/±3A測定されます
3)ラインは同じ棒の多数回路ラインによって地面への電界が架空送電線の電場の配分に設計されている最適である電場センサーによってセンサー測定される影響されないし、線間電圧の低下および停電正確に確認できます。
4)地面、それはへの4kHz線のための波の記録の高速電流そして電界小さい現在の基づいている欠陥が起こす瞬間の一時的な波形信号を捕獲できます。
5)三相時刻同期化の無線および実時間最高の間違いは欠陥の一時的な録音の波形に従って± 100のμs c.に実現されます。欠陥の一時的な録音の波形に従って、一時的なゼロ順序の流れ、ゼロ順序の電場信号および小さい現在の基づいている故障検出の&locationは三相重ね合わせによって捕獲されます。

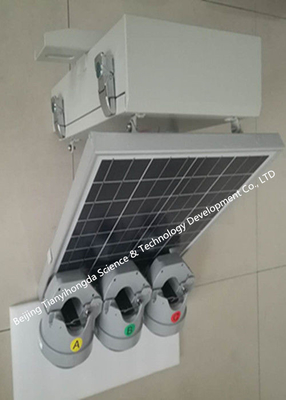

2. 集まっている単位の指示:
1)適用範囲が広いネットワーキング及び安全データ伝送
2)正確な絶対時間目盛はGPSの高精度のタイミングによって利用できます
3)地絡のための三相統合ゼロ順序の現在、電場信号および正確な、ローカル検出及び位置
4)コミュニケーションは安定しま、信頼できます
5)超低いパワー消費量
6)高い信頼できる電源システム
7)リモート保守および更新
8)単位のクロック エラーは1sの上にありません。
FPIのための取付け:
1. 設置ステップ
a) 十分にコラム(ieの内部に引き込むシートを許可するために熱い棒に取付けられているブラケットの一致によってねじ取り外しシートのナット:取付けた場合)ために表示器を妨げないために十分なスペースを去る側面をきつく締めることを試みて下さい。
bは)ブラケットに表示器入る表示器のばねによって引っ掛かるために、ばね装置を作り、ばね装置をしっかりと回し、そしてレトラクターが付いているばねを引っ掛け、そして表示器のばね後に引っ張られた位置のレトラクターが引っ掛かることができるまで彼によってが装置はねるtを引っ張り。そしてレトラクターを引っ掛けるのに表示器のばねの同じ端の反対側に同じ方法を使用して下さい。
c) そして架空送電線の圧力の下で押上られる架空送電線を一直線に並べて表示器のばねはレトラクターのばねおよびstucked架空送電線からしっかりと離婚します。
2.取り外し
aは熱い棒に)ブラケットを取付け、開いたホックを外側に可能にしねじシートを許可する取り外しシートのナットはコラムから傾きました。4-5バックル(ワイヤー長さ)を去る取り外しシートの両側でねじになされるそれは最もよいです。
b) 熱い棒を落とすために強制ブラケットで切られる欠陥の表示器が表示器取除くことができるように、ブラケットの直線を架空送電線に取付けられている欠陥の表示器持ち上げれば懸命に押上られる。
注:FPIは指示として取付けられていなければなりません。ユーザーは指示として作動しないために責任を一人で取ります。
それのためのタイプ テスト レポート、ありま続きますようにテスト項目が:
タイプ テスト項目
|
1. 出現および構造2.function 3.の電気装置の性能4.lowの温度の性能5の。高温性能6.alternatingの温度humidity7.vibrationendurance 8.inclineの落下試験9.の電気装置の生命10.静電気およびelecro排出の免除テスト11.radiofrequency電磁場の放射された免除テスト12.surge影響の免除テスト13。力の頻度磁界の免除テスト。14。グリップの構造の隣接した干渉テスト15.short回路の抵抗の衝撃試験16の。火災危険テスト17。パワー消費量テスト18。保護等級テスト19。握力テスト。 |
